防水型ひずみゲージ

WFシリーズ防水型ひずみゲージ

防水型ひずみゲージWFシリーズは、Fシリーズゲージにビニールリード線を付け、エポキシ樹脂でコーティングしたひずみゲージです。この樹脂は透明で可とう性に優れ、接着作業が簡単です。

WFシリーズ防水型ひずみゲージ
主な対象材料 金属、ガラスセラミック
使用温度範囲 0~+80℃
温度補償範囲 +10~+80℃
主な適用接着剤 CN、P-2
ベース材料 エポキシ
抵抗素子 Cu-Ni系
室温におけるひずみ限界 3%(30000×10-6ひずみ)
室温における疲労限界 3×104(±1500×10-6ひずみ)
  • 単軸

    使用リード線:0.08mm2/リード線1m当たりの往復の抵抗値:0.44Ω

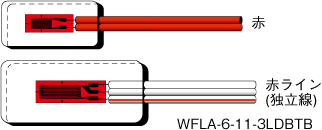

    wfla



    型名 ゲージ長
    (mm)
    ゲージ幅
    (mm)
    ベース長
    (mm)
    ベース幅
    (mm)
    ベース厚さ
    (mm)
    抵抗値
    (Ω)
    リード線の
    長さ
    リード線長の
    型名
    WFLA-3-11
    WFLA-3-17
    WFLA-3-23
    3 1.7 17 8 1.5 120 2線1m付
    2線3m付
    2線5m付
    3線3m付
    3線5m付
    -1LDBB
    -3LDBB
    -5LDBB
    -3LDBTB
    -5LDBTB
    WFLA-3-350-11
    WFLA-3-350-17
    WFLA-3-350-23
    3 3.2 17 8 1.5 350 2線1m付
    2線3m付
    2線5m付
    -1LDBB
    -3LDBB
    -5LDBB
    WFLA-6-11
    WFLA-6-17
    WFLA-6-23
    6 2.2 25 11 1.5 120 2線1m付
    2線3m付
    2線5m付
    3線3m付
    3線5m付
    -1LDBB
    -3LDBB
    -5LDBB
    -3LDBTB
    -5LDBTB

    ※ご注文は10枚単位で承ります。

  • 2軸

    使用リード線:0.08mm2/リード線1m当たりの往復の抵抗値:0.44Ω

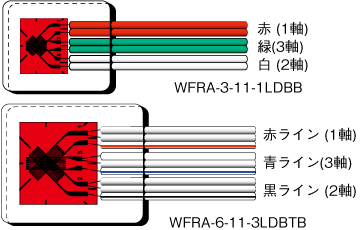

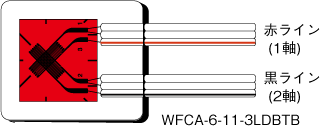

    wfra
    型名 ゲージ長
    (mm)
    ゲージ幅
    (mm)
    ベース長
    (mm)
    ベース幅
    (mm)
    ベース厚さ
    (mm)
    抵抗値
    (Ω)
    リード線の
    長さ
    リード線長の
    型名
    WFCA-3-11
    WFCA-3-17
    WFCA-3-23
    3 1.7 19 16 1.5 120 2線1m付
    2線3m付
    2線5m付
    3線3m付
    3線5m付
    -1LDBB
    -3LDBB
    -5LDBB
    -3LDBTB
    -5LDBTB
    WFCA-6-11
    WFCA-6-17
    WFCA-6-23
    6 2.3 25 21 1.5 120 2線1m付
    2線3m付
    2線5m付
    3線3m付
    3線5m付
    -1LDBB
    -3LDBB
    -5LDBB
    -3LDBTB
    -5LDBTB

    ※ご注文は10枚単位で承ります。

  • 3軸

    使用リード線:0.08mm2/リード線1m当たりの往復の抵抗値:0.44Ω

    wfra
