磁気式表面ひずみ計

磁気式表面ひずみ計 KMH-A ±2000×10-6ひずみ(±0.1mm)~±5000×10-6ひずみ(±0.1mm)

磁石の吸着力を利用し鋼材の塗膜の上から簡単に素早く取付けてひずみを測定できるセンサです。接着タイプのひずみゲージのような下処理や接着作業が不要で作業を大幅に短縮でき、小型・軽量で且つ、堅牢であるため可搬性にも優れています。また、一般的なひずみゲージとは異なり再利用出来ます。さらに、鋼材だけでなくコンクリートや樹脂などへは、治具や接着剤などで取付けて測定することが可能です。

本製品は、国立研究開発法人 土木研究所 構造物メンテナンス研究センターとの共同開発製品です。

保護等級 IP 65相当

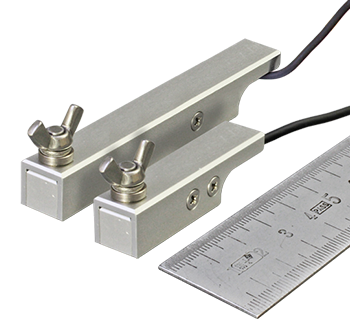

磁気式表面ひずみ計 KMH-A
特長
  • 取扱いが簡単
  • 取り付け等、専門技能不要
  • 小型・軽量
  • 防水構造(IP65 相当)
  • 汎用のデータロガーで測定が可能
  • 仕様

    型名 KMH-20A KMH-50A
    容量 ±5000×10-6ひずみ(±0.1mm) ±2000×10-6ひずみ(±0.1mm)
    標点距離 20mm 50mm
    定格出力 約5.0mV/V(10000×10-6ひずみ)
    非直線性 2%RO
    許容温度範囲 0~+60℃
    質量 約20g 約30g
