引張・圧縮型ロードセル
引張・圧縮型荷重計 TCLB-NA 50N～200N
低容量の引張圧縮両用型荷重計（ロードセル）です。両端固定梁を起歪部に使用した内部構造により高精度な測定が可能です。
保護等級
IP 40相当〈TCLB-50NA〉 / IP 42相当〈TCLB-100NA, 200NA〉
- 特長
- 低容量で高精度
- 小型軽量
-
仕様
型名 容量 定格出力 非直線性 許容温度範囲 TCLB-50NA 50N 1.5mV/V
（3000×10－6ひずみ）±0.5％0.1％RO －20～＋70℃ TCLB-100NA 100N TCLB-200NA 200N 出力極性
測定値は引張力の増加に対してプラス方向、圧縮力の増加に対してマイナス方向に動きます。
引張・圧縮型荷重計 TCLA-NB 500N～20kN
引張圧縮両用型荷重計（ロードセル）です。従来製品TCLP-NAよりも小型・軽量になりました。新しく高容量タイプ（10kN、20kN）が加わり、ラインアップがさらに充実しました。密封構造により安定性に優れ、屋外環境下でも使用できます。
保護等級 IP 67相当
- 特長
- 小型・軽量
- 引張・圧縮型
- 密封構造で安定した測定が可能
- 取扱いが容易
-
仕様
型名 容量 定格出力 非直線性 許容温度範囲 TCLA-500NB 500N 1.5mV/V（3000×10－6ひずみ）±2％
0.3％RO －20～＋70℃ TCLA-1KNB 1kN 1.5mV/V（3000×10－6ひずみ）±1％
0.2％RO TCLA-2KNB 2kN 2mV/V（4000×10－6ひずみ）±1％
TCLA-5KNB 5kN TCLA-10KNB 10kN TCLA-20KNB 20kN 出力極性
測定値は引張力の増加に対してプラス方向、圧縮力の増加に対してマイナス方向に動きます。
引張・圧縮型荷重計 TCLK-NA 5kN～50kN
小型の引張圧縮両用荷重計（ロードセル）です。高さが低いので、取付けのスペースをとりません。
保護等級 IP 67相当
- 特長
- 密閉構造で安定した測定が可能
- 小型軽量、特に高さが低い
- たわみ量が少ない
- 試験機に最適
-
仕様
型名 容量 定格出力 非直線性 許容温度範囲 TCLK-5KNA 5kN 2mV/V（4000×10－6ひずみ）±1％
0.1％RO －20～＋70℃ TCLK-10KNA 10kN TCLK-20KNA 20kN TCLK-50KNA 50kN 出力極性
測定値は引張力の増加に対してプラス方向、圧縮力の増加に対してマイナス方向に動きます。

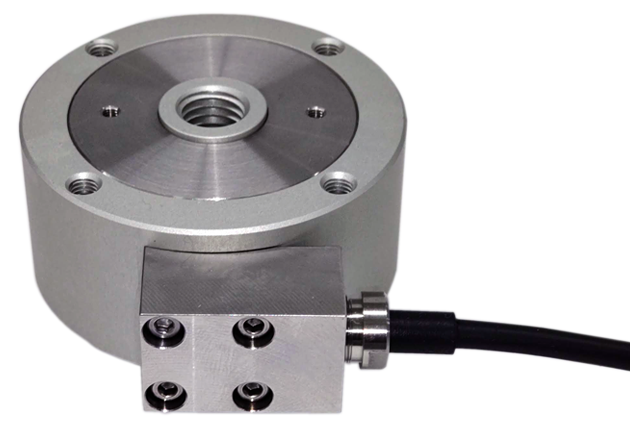

引張・圧縮型荷重計 TCLP-NB 10kN～2MN
引張圧縮両用型の荷重計（ロードセル）です。安定性に優れておりクレーン、ジャッキの荷重測定など幅広く使用されています。
独立した二つの入出力を備えた2出力型も用意しておりますのでお問合せください。
保護等級 IP 65相当
- 特長
- 取扱いが簡単
- 優れた安定性
- 容量の種類が豊富で、目的にあった荷重計が選択可能
-
仕様
型名 容量 定格出力 非直線性 許容温度範囲 TCLP-10KNB 10kN 1mV/V
（2000×10－6ひずみ）±0.5％0.1％RO －20～＋70℃ TCLP-20KNB 20kN TCLP-30KNB 30kN TCLP-50KNB 50kN TCLP-100KNB 100kN TCLP-200KNB 200kN TCLP-300KNB 300kN TCLP-500KNB 500kN TCLP-1MNB 1MN TCLP-1.5MNB 1.5MN 0.3％RO TCLP-2MNB 2MN 出力極性
測定値は引張力の増加に対してプラス方向、圧縮力の増加に対してマイナス方向に動きます。
引張・圧縮型荷重計 TCLU-NA 10kN～200kN
密封構造をした不活性ガス封入型の荷重計（ロードセル）です。長期間にわたって高精度で安定した測定が可能です。主な用途としてクレーン、ジャッキなどの荷重測定に使用されています。
独立した二つの入出力を備えた2出力型も用意しておりますのでお問合せください。
保護等級 IP 65相当
- 特長
- 高出力、高精度
- 優れた安定性
- 取扱いが簡単
-
仕様
型名 容量 定格出力 非直線性 許容温度範囲 TCLU-10KNA 10kN 2mV/V
（4000×10－6ひずみ）±0.5％0.15％RO －30～＋80℃ TCLU-20KNA 20kN TCLU-50KNA 50kN TCLU-100KNA 100kN TCLU-200KNA 200kN 出力極性
測定値は引張力の増加に対してプラス方向、圧縮力の増加に対してマイナス方向に動きます。
引張・圧縮型小型荷重計 TCLN-NA 500N～5kN
従来の引張圧縮両用荷重計と比べ（当社比）極めて小さく軽量となった引張・圧縮型荷重計（ロードセル）です。入出力ケーブルも直径3mmと扱い易い細さです。
保護等級 IP 67相当
- 特長
- 密封構造で安定した測定が可能
- 小型軽量で取扱いが簡単
-
仕様
型名 容量 定格出力 非直線性 許容温度範囲 TCLN-500NA 500N 1mV/V
（2000×10－6ひずみ）±20％0.5％RO －20～＋70℃ TCLN-1KNA 1kN TCLN-2KNA 2kN TCLN-5KNA 5kN 出力極性
測定値は引張力の増加に対してプラス方向、圧縮力の増加に対してマイナス方向に動きます。
