間隙水圧計

間隙水圧計 KPC-PA/KPD-PA 200kPa~2MPa CE

土中や矢板、杭、ボーリング孔における間隙水圧を測定する間隙水圧計です。KPC-PA型は、杭や地中連続壁、矢板などに設置して埋設し、また土中にも埋設して間隙水圧を測定します。KPD-PA型は、ボーリング孔内に埋設して岩盤内の間隙水圧を測定します。側圧の影響を受けない二重構造で、土中土圧が大きく変化しても精度の高い測定ができます。

保護等級 IP 68相当

間隙水圧計 KPC-PA/KPD-PA
特長
  • 外周が側圧の影響を受けない二重構造
  • 耐食性に優れたオールステンレス鋼製
  • 小型で取扱いが簡単
  • 仕様

    型名 容量 定格出力 非直線性 許容温度範囲
    KPC-200KPA
    KPD-200KPA
    200kPa 約0.8mV/V(1600×10-6ひずみ) 1.5%RO 0~+60℃
    (氷結を除く)
    KPC-500KPA
    KPD-500KPA
    500kPa 約1mV/V(2000×10-6ひずみ) 1%RO
    KPC-1MPA
    KPD-1MPA
    1MPa
    KPC-2MPA
    KPD-2MPA
    2MPa

    出力極性

    測定値は圧力の増加に対してプラスの向きに動きます。

小型間隙水圧計 KPE-PB 200kPa~2MPa

模型実験における土中の間隙水圧を測定する小型間隙水圧計です。二重構造により側圧の影響を受けないため、精度良く測定できます。

保護等級 IP 68相当

小型間隙水圧計 KPE-PB
特長
  • 小型・軽量
  • 取扱が容易
  • 側圧の影響を受けない二重構造
  • フィルタ交換式
  • 仕様

    型名 容量 定格出力 非直線性 許容温度範囲
    KPE-200KPB 200kPa 約1mV/V(2000×10-6ひずみ) 1%RO 0~+60℃
    (氷結を除く)
    KPE-500KPB 500kPa
    KPE-1MPB 1MPa
    KPE-2MPB 2MPa

    出力極性

    測定値は圧力の増加に対してプラスの向きに動きます。

超小型間隙水圧計 KPG-PA 50kPa~200kPa

模型実験における土中の間隙水圧を測定する小型間隙水圧計です。仕様範囲の環境下
で約1週間程の測定が可能です。

保護等級 IP 68相当

KPG-PA
特長
  • 小型・軽量
  • 取扱が容易
  • 側圧の影響を受けない二重構造
  • フィルタ交換式
  • 仕様

    型名 容量 定格出力 非直線性 許容温度範囲
    KPG-50KPA 50kPa 約0.5mV/V(1000×10-6ひずみ) 1%RO 0~+60℃
    (氷結を除く)
    KPG-100KPA 100kPa 約0.75mV/V(1500×10-6ひずみ)
    KPG-200KPA 200kPa 約1.6mV/V(3200×10-6ひずみ) 2%RO

    出力極性

    測定値は圧力の増加に対してプラスの向きに動きます。

超小型間隙水圧計 KPH-PA 50kPa~200kPa

模型実験における土中の間隙水圧を測定する小型間隙水圧計です。仕様範囲の環境下
で約1週間程の測定が可能です。

保護等級 IP 68相当

KPH-PA
特長
  • 小型・軽量
  • 取扱が容易
  • 側圧の影響を受けない二重構造
  • フィルタ交換式
  • 仕様

    型名 容量 定格出力 非直線性 許容温度範囲
    KPH-50KPA 50kPa 約0.5mV/V(1000×10-6ひずみ) 1%RO 0~+60℃
    (氷結を除く)
    KPH-100KPA 100kPa 約0.75mV/V(1500×10-6ひずみ)
    KPH-200KPA 200kPa 約1.6mV/V(3200×10-6ひずみ) 2%RO

    出力極性

    測定値は圧力の増加に対してプラスの向きに動きます。

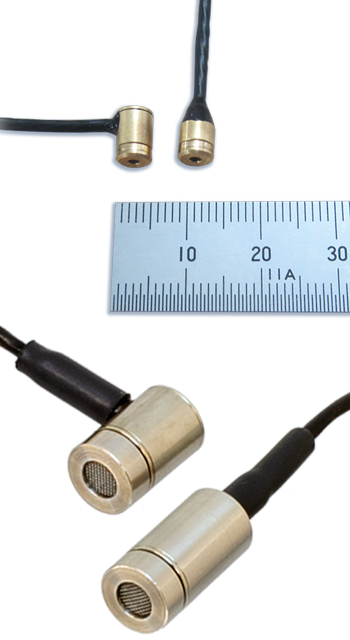

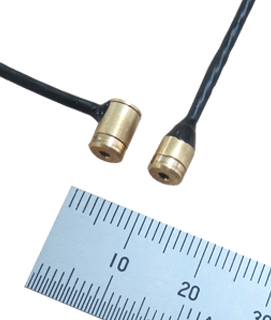

高感度小型間隙水圧計 PP-PA 200kPa

模型実験における土中の間隙水圧を測定する高感度小型間隙水圧計です。仕様範囲の環境下
で約1週間程の測定が可能です。

保護等級 IP 68相当

PP-200KPA
特長
  • 小型・軽量
  • 高感度(KPG/KPH-200KPA の約3 倍)
  • 耐食性に優れたオールステンレス鋼製
  • 仕様

    型名 容量 定格出力 非直線性 許容温度範囲
    PP-200KPA-8V
    PP-200KPA-8H
    200kPa 約5.0mV/V
    (10000×10-6ひずみ)
    0.3%RO 0~+60℃
    (氷結を除く)

    *: TDS-540は製造番号:COW0220540以降の内蔵スイッチボックスが使用できます。

    出力極性

    測定値は圧力の増加に対してプラスの向きに動きます。
