チャンネルユニット

チャンネルユニット FSW-10(TDS-150専用)CE

ポータブルデータロガーTDS-150と組み合わせて、多チャンネル測定をおこなう専用10チャンネルユニットです。本ユニットは最大5台(50チャンネル)まで接続できます。ひずみゲージ、ひずみゲージ式変換器、直流電圧、熱電対、白金測温抵抗体の測定ができます。モジュラープラグを用いる1ゲージ4線式の測定にも対応しています。

チャンネルユニット FSW-10
特長
  • 1ゲージ4線式モード、モジュラープラグによるワンタッチ結線
  • 仕様

    型名 FSW-10
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    直流電圧、熱電対、白金測温抵抗体
    測定点数 10点
    電源 データロガーより供給

チャンネルユニット FSW-10L(TDS-150専用)CE

ポータブルデータロガーTDS-150と組み合わせて、多チャンネル測定をおこなう専用10チャンネルユニットです。本ユニットは最大5台(50チャンネル)まで接続できます。ひずみゲージ、ひずみゲージ式変換器、直流電圧、熱電対、白金測温抵抗体の測定ができます。

チャンネルユニット FSW-10L
特長
  • NDISコネクタなどを省き設置時のサイズをコンパクトにしました
  • 仕様

    型名 FSW-10L
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    直流電圧、熱電対、白金測温抵抗体
    測定点数 10点
    電源 データロガーより供給

チャンネルユニット AU-10/AU-10-05(TS-360専用)

ポータブルデータロガーTS-360に測定チャンネルを追加する場合はチャンネルユニットAU-10/AU-10-05 を接続!

10 点の測定点を追加するユニット。デジタルスイッチでユニット番号を設定し、ユニットの各測定点にチャンネル番号を割り当てます。 チャンネルユニットは、ドライバユニットAU-50MA または、マスターユニットAU-50M に接続して使用。
測定時、測定チャンネルに対応するLED が点灯し、センサモードの種別によってLED の発光色が異なります(LED 発光色…ひずみ測定:赤、直流電圧測定:青、熱電対温度測定:緑)

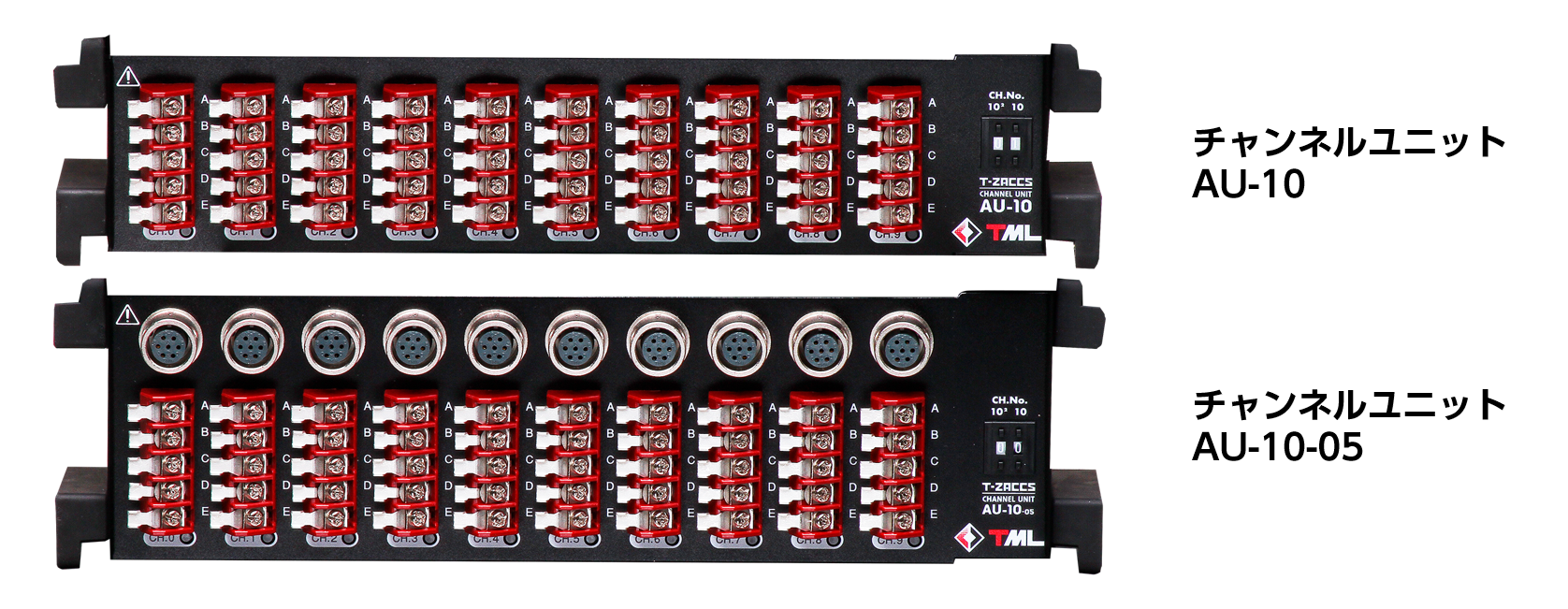

コネクタナシ:AU-10 コネクタ付き:AU-10-05

AU-10-05

AU-10

特長
  • T-ZACCS+マスタユニットに対して5台まで増設できる
  • スイッチボックスとして使用する場合、TDS-540などの従来のデータロガーで使用でき、従来のスイッチボックスASW-50C/SSW-50Dと混同可能
  • T-ZACCS+ドライバユニット、またはマスタユニットに対して5台まで増設できる
  • 仕様

    型名 T-ZACCS UNIT
    チャンネルユニットAU-10/AU-10-05
    測定点数 10点
    入力端子 ネジ止め、半田付け両用タイプ
    ワンタッチコネクタ NDIS ワンタッチコネクタ(AU-10-05 のみ)
     電源 AU-50MA/AU-50M より供給
    外径寸法 AU-10:280(W)×45(H)×60(D)mm
    AU-10-05:280(W)×45(H)×80(D)mm
    (ゴムプロテクタ、突起部を除く)
    質量 AU-10:約900g
    AU-10-05:約1.2kg
