ロードセル型土圧計

ロードセル型土圧計 KDG-PA/KDH-PA　
 200kPa～2MPa CE

外径100mmのオールステンレス鋼製の土圧計です。側圧の影響を受けにくい荷重計タイプの土圧計で、ケーブルの取出し方向によってKDG-PA型とKDH-PA型を取り揃えています。

保護等級 IP 68相当

ロードセル型土圧計 KDG-PA/KDH-PA
特長
  • 耐食性に優れたオールステンレス鋼製
  • ダイヤフラムタイプに比べ堅牢

  • 仕様
    型名 容量 定格出力 非直線性 許容温度範囲
    KDG-200KPA
    KDH-200KPA    		 200kPa 約1mV/V（2000×10－6ひずみ） 1％RO －20～＋60℃
    KDG-500KPA
    KDH-500KPA    		 500kPa
    KDG-1MPA
    KDH-1MPA    		 1MPa
    KDG-2MPA
    KDH-2MPA    		 2MPa

    出力極性

    測定値は圧力の増加に対してプラスの向きに動きます。

関連リンク

ロードセル型土圧計 KDJ-PA/KDK-PA　
200kPa～2MPaCE

外径200mmのオールステンレス鋼製の土圧計です。側圧の影響を受けにくい荷重計タイプの土圧計で、ケーブルの取出し方向によってKDJ-PA型とKDK-PA型を取り揃えています。

保護等級 IP 68相当

ロードセル型土圧計 KDJ-PA/KDK-PA
特長
  • 耐食性に優れたオールステンレス鋼製
  • ダイヤフラムタイプに比べ堅牢

  • 仕様
    型名 容量 定格出力 非直線性 許容温度範囲
    KDJ-200KPA
    KDK-200KPA    		 200kPa 約1mV/V（2000×10－6ひずみ） 1％RO －20～＋60℃
    KDJ-500KPA
    KDK-500KPA    		 500kPa
    KDJ-1MPA
    KDK-1MPA    		 1MPa
    KDJ-2MPA
    KDK-2MPA    		 2MPa

    出力極性

    測定値は圧力の増加に対してプラスの向きに動きます。

関連リンク

ロードセル型壁面土圧計 KDM-PA
500kPa

シールドマシンにおけるチャンバー内の壁面圧力や裏込め圧力の計測ニーズに特化した土圧計シリーズです。
KDM-PAはシールドマシンのチャンバー壁土圧・裏込め圧力測定に適する壁面土圧計で、受圧面が堅牢であることから、泥土圧送ポンプの土圧管理にも使用可能です。

保護等級 IP 68相当

KDM-PA 500kPA
特長
  • 受圧面が堅牢
  • 曲げの影響を受けないロードセル型

  • 仕様
    型名 容量 定格出力 非直線性 許容温度範囲
    KDM-500KPA 500kPa 約2,000×10-6ひずみ 1％RO -30～+70℃

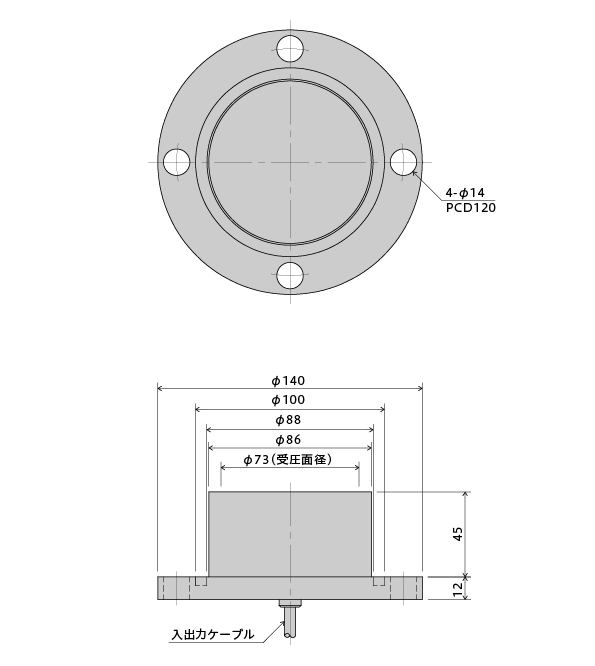

    外観図

    KDM-PA_dimension
