4ゲージ法専用測定器 TC-37M

T-ZACCS3 4ゲージ法専用測定器 TC-37MCE_logo

「TC-37」シリーズに、 4ゲージ法専用測定器が登場！

TC-37M は、4 ゲージ法専用の低価格で小型、軽量のひずみ測定器です。
低価格ながら1×10−6 ひずみの分解能と±30000×10−6 ひずみまで、上位機種と同等の測定精度で測定が可能です。
必要最小限の機能構成により低消費電力を実現し、単3 形アルカリ乾電池だけで1 年間の長期計測が可能です。また、内蔵温度センサを搭載し、対象データと合わせて周囲環境の変化を同時に把握することが可能です。
さらに、測定したデータを記録するデータメモリ、自動測定のためのインターバルタイマを内蔵しています。データはSD カードによる回収のほか、パソコンと接続しデータの転送やコントロールが可能です。

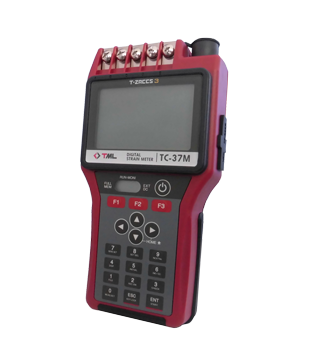

TC-37M

水位計測

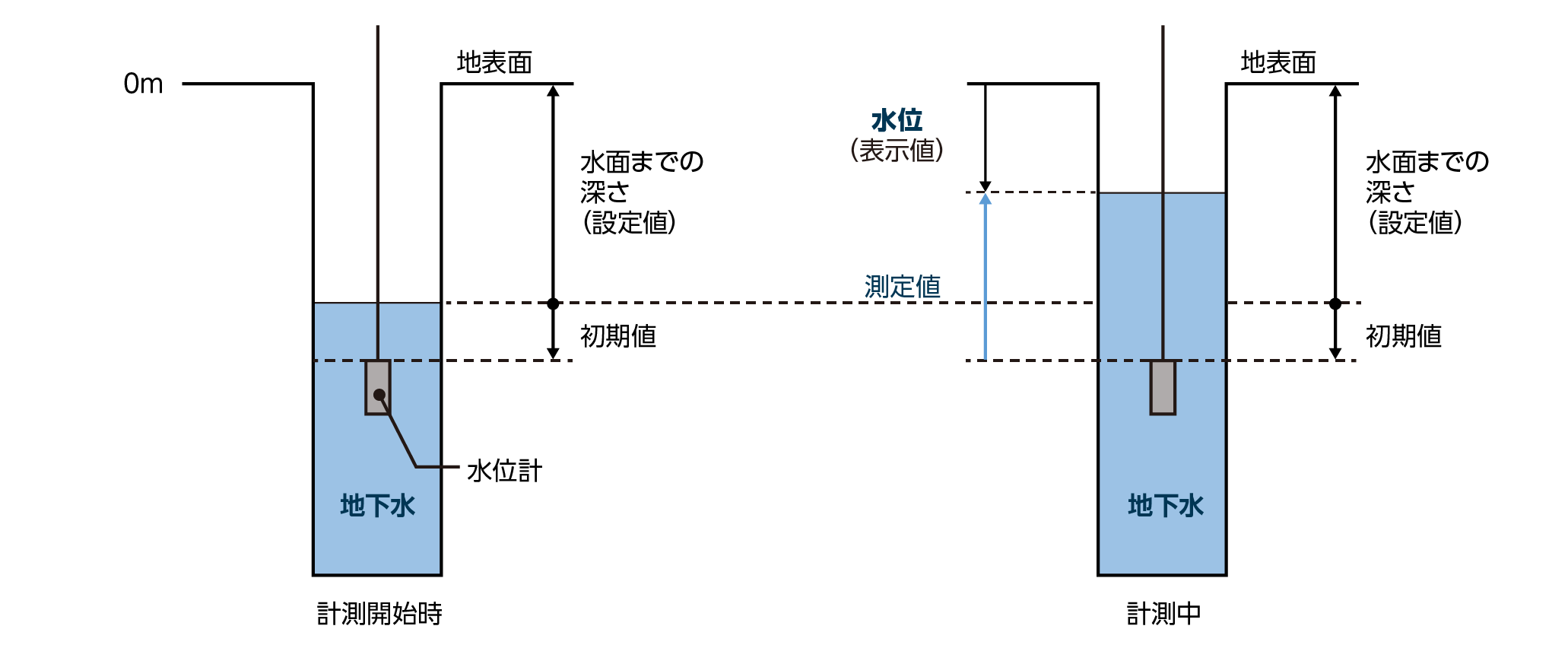

TC-37M では水位計測に適した測定モードとして「GL 入力モード」を使用することができます。このモードでは、水位計測用に表示単位・表示桁を自動選択するほか、計測開始時の地表面(Ground Level)から水面までの深さを設定し、水位計による水位変動を測定することで、現在の地表面からの水位を表示・記録することができます。
suii

【GL入力モード画面】

glmode01 glmode02 glmode03



特長
  • 小型・軽量で防滴構造を採用し、フィールドでの使用に最適
  • 低価格ながら上位機種並みの測定精度
  • 内蔵温度センサにより、周辺環境温度の同時モニタが可能
  • 低消費電力のため、電池駆動による長期間の無人計測が可能
  • 電源は単3 形乾電池4 本で、現場での交換が容易
  • インターバルタイマによる自動測定
  • SD カードにデータを記録可能
  • RS-232C、USB インターフェースを搭載
  • 水位計測用GL入力モードを使用可能

  • 仕様
    測定点数 1 点
    適応変換器 ひずみゲージ式変換器(4 ゲージ法)
    適用ゲージ抵抗 120～1000Ω
    ブリッジ電源 DC1V  120ms
    測定範囲 ±30000×10-6ひずみ（初期不平衡分含む）
    分解能 1×10-6ひずみ
    測定速度 200ms/点(モニタ)、200ms/点(スキャニング)
    測定モード イニシャル、ダイレクト、メジャー
    確度
    (23℃±5℃)    		 ±(0.08％rdg+2digit)
    温度係数 ±0.0045%rdg/℃
    経年変化 ±0.04%rdg/年



  • 仕様（詳細）

    機能

    シンプルメジャー 係数 1
    単位 με
    小数点 0
    モニタ 表示モード OFF、数値、波形(Y-T)、数値・最大値・最小値
    表示チャンネル数 数値表示 1 点
    波形(Y-T)表示 1 点
    数値・最大値・最小値表示 1 点
    測定 手動 スタートキースイッチ
    自動 インターバルタイマ
    インターフェース USB、RS-232C
    チャンネル設定 係数 ±(0.00001～200000)
    単位 με､mV､℃､kgf、mm など 48 種類
    小数点 小数点以下の表示を 0～5 桁任意に設定可能
    オフセット 任意に書込み
    GL 入力機能 水位計測用機能
    GL-水面深さのオフセット
    温度測定機能
    (内蔵温度センサ)    		 測定範囲 -10～+50℃
    分解能 0.1℃
    確度 ±2℃
    ばらつきチェック 測定値のばらつきの確認
    設定リスト表示 イニシャル値
    オートパワーOFF  機能 操作やインターフェースからコマンドを任意の設定時間受けないと自動的に電源をOFF  する（オートパワー OFF  機能の ON/OFF  設定可）



    インターバルタイマ

    機能 設定した時間間隔、時刻による測定
    テーブル設定 時間間隔 時間･分･秒、最大 99 時間 59 分 59 秒までステップごとに設定可能
    または、0.2 秒間隔
    実時刻スタート スタート時刻(日･時･分･秒)をステップごとに設定可能
    スタート回数 1 ステップあたり最大 99 回  または無限回
    ステップ数 最大 10 ステップのプログラム可能
    GOTO ステップ 以前のステップにプログラムループ可能
    スリープ機能 1 分以上のインターバル間隔の時自動的に電源を ON/OFF



    時刻

    設定 年、月、日、時、分、秒
    確度 日差±1 秒（23℃±5℃）
    保持 約 20 日間(満充電時)



    表示・操作

    表示器 液晶パネル 3.0  型半透過モノクロ
    STN LED バックライト
    解像度 255×160 ドット
    点欠陥 10 ドット以下(経年劣化を除く)
    操作 POWER キー、十字キー､ESC､ENT
    0～9､F1､F2､F3



    記録媒体

    内蔵メモリ 機能 測定データの記録･再生
    設定ファイルの保存
    記録フォーマット CSV フォーマット
    TDS フォーマット
    データメモリ機能(最大 100000 データ)
    容量 512M バイト
    SD カード 機能 測定データの記録･再生・コピー、設定ファイルの保存・コピー
    物理フォーマット FAT32
    記録フォーマット CSV フォーマット
    TDS フォーマット
    容量 512M～16G バイト（当社指定）



    インターフェース

    USB USB2.0 プロトコル互換
    USB Type-C  レセプタクル
    汎用コマンド対応（各種設定、測定、データ収集）
    RS-232C RS-232C 準拠
    ボーレート 9600、19200、38400、57600、115200bps
    汎用コマンド対応（各種設定、測定、データ収集）



    電源

    電源 単 3 形アルカリ乾電池  4 本
    専用 AC アダプタ（CR-1867）  または、外部電源入力
    DC9～18V
    USBバスパワーから供給可
    使用時間 約 24 時間  連続使用時
    約 1 年  スリープインターバル測定(1 時間)
    ※条件  気温:23℃±5℃
    ひずみ測定 350Ωブリッジ接続時　アルカリ乾電池使用



    環境

    使用温湿度範囲 -10～+50℃
    85％RH 以下（結露を除く）

    その他

    外形寸法 102（W）×49（H）×202（D）mm
    （突起部を除く)
    質量 約 750g
    耐振性 29.4 m/s２  (50Hz 0.6mmp-p)
    耐衝撃性 49 m/s２
    防滴性 IP-54（コネクタキャップを装着した状態）
