変換器用ひずみゲージ
FCTシリーズ
従来モデル「FCT-2-350」は、4本のゲージリードを備え、45°に傾けたひずみゲージ2枚をそれぞれ1ゲージ法で構成していました。
新たにラインアップに加わった製品では、ゲージリードを3本にしたハーフブリッジ構成（2ゲージ法）を採用。
ブリッジ回路の結線がシンプルになり、リード線の本数削減による作業性の向上を実現しました。
また、45°に傾けたひずみゲージには、FLT-1のように1枚タイプのものもありますが、FCTシリーズは45°傾けた2枚のゲージを並べた構造になっており、ブリッジ回路に組み込みやすい設計となっています。
このハーフブリッジ化により、より効率的で扱いやすいひずみゲージとなりました。
| 形状 | 単軸 2 素子（トルク測定用） | |
|---|---|---|
| ゲージ受感部 | 材質 | Cu-Ni 系 |
| ゲージ長 | 2mm | |
| ゲージ幅 | 1.5mm | |
| ゲージベース | 材質 | 特殊プラスチック |
| ベース長 | 7mm | |
| ベース幅 | 5.6mm | |
| ゲージリード | 材質 | 銀めっき銅線 |
| 心数 | 1/0.14 | |
| 1m 当りの往復抵抗値 | 2.5Ω | |
| 長さ | 約 25mm | |
| はんだ | 鉛フリーはんだ | |
| 表面保護 | ポリエステルフィルム | |
| ゲージ抵抗値 | 350Ω | |
| クリープコード |
A, C, E, G, I, K, M, O, Q, S, U, W |
|
| 測定対象材料 | 11:軟鋼、17:ステンレス、23:アルミニウム [a]は温度補償対象材料を示す |
|
| 使用温度範囲 | -30～+150℃ | |
| 温度補償範囲 | +10～+100℃ | |
| 推奨許容電流 | 30mA 以下（測定対象材料が金属の場合） | |
| ゲージ率 | 約 2 公称値は「STRAIN GAUGE TEST DATA」(製品同梱)に記載 |
|
| 熱出力 | 「STRAIN GAUGE TEST DATA」(製品同梱)に記載 | |
| ゲージ率の温度係数 | 「STRAIN GAUGE TEST DATA」(製品同梱)に記載 | |
| ひずみ限界※1 | 5%（50000με） | |
| 疲労寿命※2 | 1×106 回 | |
※1 ひずみ限界は、室温による結果です。
※2 疲労寿命は、ひずみレベル：±1500με（15Hz）の室温による結果です。
-
単軸
単軸
ゲージパターン 型名 ゲージ長
(mm)ゲージ幅
(mm)ベース長
(mm)ベース幅
(mm)抵抗値
(Ω)

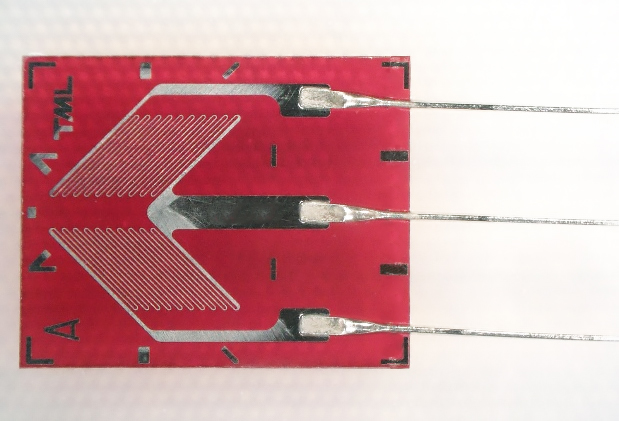

FCT-2-350-A-11-F
FCT-2-350-A-17-F
FCT-2-350-A-23-F2 1.5 7 5.6 350
クリープ補償
ひずみゲージ式変換器で安定した高精度なクリープ特性は重要です。一般には、起歪体（弾性体）の材料クリープ（+）とひずみゲージのクリープ（-）とで相殺することにより、クリープ補償を行っています。本製品は、ターンタブ寸法を詳細に区分し、クリープコードで識別しているため、高精度のクリープ補償が可能です。
| Gauge creep |
|
|
|---|---|---|
| Creep code | 新製品 |
|
| 現行品 |
|
|
特長
- クリープコード付き変換器用トルクゲージ
- ハーフブリッジ形状
- ゲージリードの引出し方向を同一とし、ゲージ端子結線作業の容易性
- ゲージ長2mm
- ゲージ抵抗値350Ω
- クリープコード12パターン（A, C, E, G, I, K, M, O, Q, S, U, W）
- 鉛フリーはんだ仕様（CE対応）
FLABシリーズ
細分化したクリープ補償で、高精度の変換器の開発時間を短縮することが可能になり、性能が良いひずみゲージ式変換器が作りやすくなります。
温度補償対象材料は、11, 17, 23 で、現行品のクリープコードC2, C4, C6, C8 の代替品として、ひずみ測定が可能です。
| 形状 | 単軸1素子 | |
|---|---|---|
| ゲージ受感部 | 材質 | Cu-Ni 系 |
| ゲージベース | 材質 | 特殊プラスチック |
| ゲージリード | 材質 | 銀めっき銅線 |
| 心数 | 1/0.14 | |
| 1m 当りの往復抵抗値 | 2.5Ω | |
| 長さ | 約 25mm | |
| はんだ | 鉛フリーはんだ | |
| 表面保護 | ポリエステルフィルム | |
| クリープコード |
A, C, E, G, I, K, M, O, Q, S, U, W |
|
| 測定対象材料 | 11:軟鋼、17:ステンレス、23:アルミニウム | |
| 使用温度範囲 | -30～+150℃ | |
| 温度補償範囲 | +10～+100℃ | |
| 推奨許容電流 | 30mA 以下（測定対象材料が金属の場合） | |
| ひずみ限界※1 | 5%（50000με） | |
| 疲労寿命※2 | 1×106 回 | |
※1 ひずみ限界は、室温による結果です。
※2 疲労寿命は、ひずみレベル：±1500με（15Hz）の室温による結果です。
-
単軸
単軸
ゲージパターン 型名 ゲージ長
(mm)ゲージ幅
(mm)ベース長
(mm)ベース幅
(mm)抵抗値
(Ω)

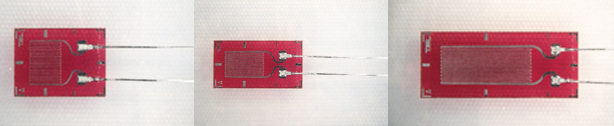

FLAB-2-350-A-11
FLAB-2-350-A-17
FLAB-2-350-A-232 2.9 6 4.5 350 FLAB-3-350-A-11
FLAB-3-350-A-17
FLAB-3-350-A-233 2 7 3.8 350 FLAB-6-350-A-11
FLAB-6-350-A-17
FLAB-6-350-A-236 2.6 10.6 4.5 350
クリープ補償
ひずみゲージ式変換器で安定した高精度なクリープ特性は重要です。一般には、起歪体（弾性体）の材料クリープ（+）とひずみゲージのクリープ（-）とで相殺することにより、クリープ補償を行っています。本製品は、ターンタブ寸法を詳細に区分し、クリープコードで識別しているため、高精度のクリープ補償が可能です。
| Gauge creep | Large → Small | |
|---|---|---|
| Creep code | A > C > E > G > I > K > M > O > Q > S > U > W | |
特長
- クリープコード付き変換器用単軸ひずみゲージ
- ゲージ長2mm, 3mm, 6mm
- ゲージ抵抗値350Ω
- クリープコード12パターン（A, C, E, G, I, K, M, O, Q, S, U, W）
- 鉛フリーはんだ仕様（CE対応）
